思いて学ばざればすなわち殆（あやう）し」 ・ ・ 孔子
この言葉を私なりに読み解くならば、
「規格表だけを鵜呑みにし、自から真空管を研究しなければ、則ち暗く、
独自の実験のみ先行し、むやみに定格を無視すれば、則ち危うし」 ・ ・ 格子
となるでしょうか。ところでKT８８や６GB８など、受信管しか知らなかった私にとって、８４５や２１１の存在はびっくりでした。と言うよりも送信管に対する知識は、その頃ほとんどありませんでした。
これは私が日本ソバ屋のバカ息子で、電話など通信手段は全て出前用としか考えられず、アマチュア無線のおしゃべりにも全く興味が無かったためです。
その後RCAの送信管規格表が再版されているのを知り、早速入手して中を見ると、特性グラフのY軸がアンペア単位の物まであるではないですか。これはスゴイ！
一方巻末イラスト（Outline Section)には様々な球が並んでいて、中でも特に興味をそそったのが、異形チューブ「８６０」です。
送信管界の「妖怪」と呼ぶ人も、いるとか、いないとか。
当たり前と思っていた左右対称は影もなく、あるべきはずの電極も裸導線という容姿に驚き、実物に出会える日を祈ったものです。ところが最近イーベイやヤフオクの中で姿を現し始めたではありませんか。
これこそが待ちわびていた時であり、９０年たった現代社会には、HVTCという方法も用意されています。
思わず大人買いしてしまった８６０たちですが、改めてニヤニヤしながら眺めていると、「普通の人々はHVTCの事なんか知らなくても良いのでは。」という気持ちになります。
中華料理は火を前提とする事から、「中国の人はお刺身の味など知らなくていいです。日本人は調理も知らない野蛮人だから、魚をナマでかじってるだけなんです。味？・・・おいしくないですよー。」と言いたくなる状況に似ています。
これは中国の人をバカにしているのではありません。中国には他にまだ、おいしいものが沢山あるよ、という意味です。

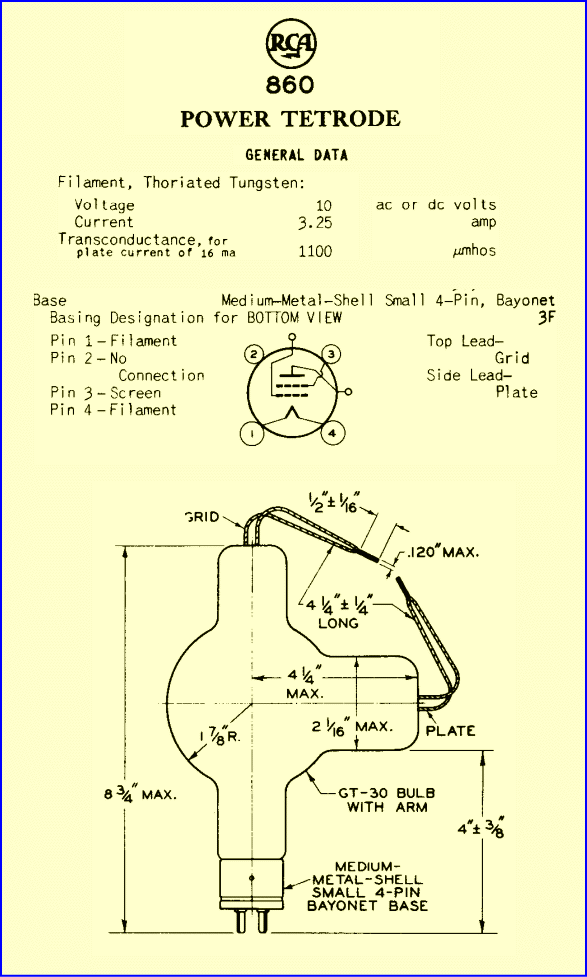

１９６５年のRCAマニュアルではさらっと書かれている８６０ですが、それ以前のものではイラストも含め詳しくデータが出て、結構ポピュラーな球だったことが伺えます。
ところでこの球には疑問点もあります。なぜこれほど長いスパンの第２グリッドが必要なのでしょう。ざっと見てプレート長の3倍以上あり、グリッドを通り抜けても電子の行き着く場所がありません。
表面積のかなり小さいプレートが赤化した時、輻射熱を第2グリッドが受けるので、そのエネルギーを放出するためでしょうか。
又はバイアスが浅くなった時、急上昇する第２グリッド電流の損失対策でしょうか。いずれにしても、これがヒートシンクを構成しているとしたら、実にスマートかつ美しいデザインと言えます。

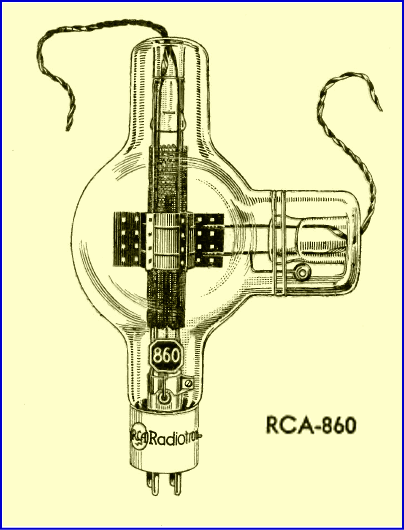

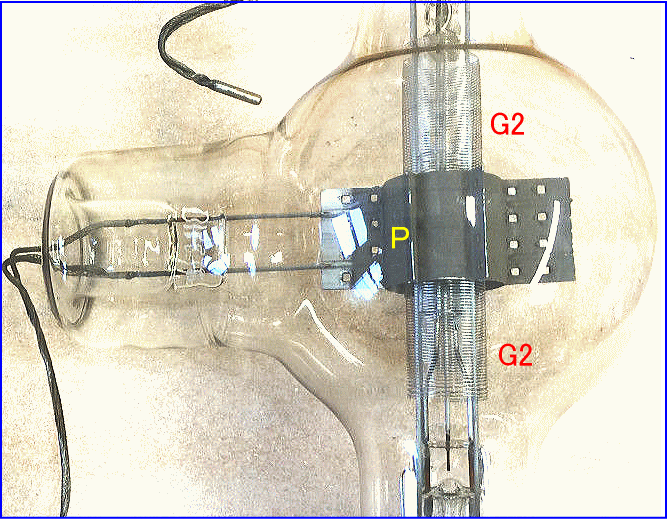

８６０の第３の外形的特徴である長ーい第２グリッド

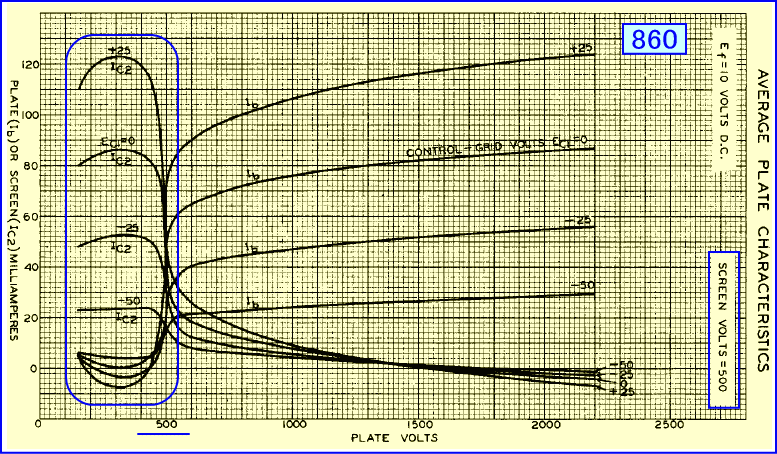

３極管接続では、バイアスが浅い時に起きるダイナトロン特性も無くなるので、下のグラフの左側にあるダイナトロン領域分（青い四角）だけ電圧利用率が高まるかもしれません。
４極管はサプレッサーグリッドがないため、少しでも第２グリッド電圧がプレート電圧を上回ると、それが電子にバレて、カソードから第２グリッドへ電流が流れてしまいます。
というのもカソードと第１グリッドと第２グリッドは、それだけで普通に３極管を構成していて、プレート電圧が低下、もしくは無くなれば、即３極管特性を発揮し出すからです。
４極管なので、EpがEg2の５００Vを割ると、すぐにIg2が増大する。
ところが高電位のプレートと第２グリッドの間に、電位の低い第3グリッドがあると、そこにサプレッサー空間が発生し、両電極の電位差が、電子にとって判別しにくくなります。
そしてこの濃霧あるいは煙幕のような場所へ飛んできた電子は、少し戸惑いブレーキをかけながらも、それまでの勢いでプレートにぶつかります。またブレーキのおかげで、２次電子の放出も減少します。
このように、あいまい空間で電圧利用率を高めるサプレッサーグリッドは、４極管の欠点を絶妙な方法で克服する、画期的な電極なのです。
但しこのサプレッサー空間は、第２グリッド電圧とプレート電圧が近い時のみ有効で、電位差があまり離れてしまうと効果がありません。
一方で第３グリッドが２次電子を跳ね返すという説は、やや苦しいでしょう。それではプレート電流の一部も跳ね返され、逆に第２グリッド電流が増えてしまいます。
また第１グリッド電圧が０Vのとき、カソードからの電子を跳ね返すのかといえば、同説とは真逆で、むしろグリッド電流が流れ出すことすらあり、つまり0V電位の電極が電子を跳ね返すようなことは無いのです。
そして２次電子の発生はプレート電圧が高いほど多いと思われますが、ダイナトロン現象はむしろ低い電圧時に起きているのも、見逃せません。
もともと２次電子の量はそれ程多いとは考えにくく、もし２次電子が大きな問題で、サプレッサーグリッドがそれに対して有効なら、３極管においても活用されて良いはずです。
それ以前に、カソードから第２グリッドへダイレクトに飛び込もうとする電子についての事を、この説は全く考慮していません。
第２グリッド電流とは第１グリッド電流同様、２次電子によって発生するものではないので、２次電子抑制をダイナトロン現象の対策と結びつけるのは、根本的に無理なのです。
しかし２次電子による都市伝説も第２グリッド低耐圧説同様、長年の歴史から多くの信者を従えている事でしょう。

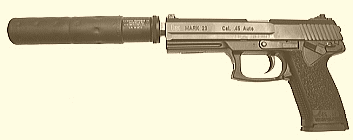

ちなみにサプレッサーという単語は緩衝地帯の意味もあり、特にアメリカでは、銃のサイレンサーをこのように言います。
ここで８６０の３極管接続特性を予想すると、この時代の球はGmもμも低く、Gm＝１,２ｍSで、おそらくμ＝４程度として、内部抵抗は３ｋΩとなります。
そこで負荷抵抗１５ｋΩ、プレート電圧１５００V、プレート電流５０ｍAで動作させれば、バイアス電圧はマイナス３５０V、ダンピングファクター３前後で出力１５W程度となるでしょう。

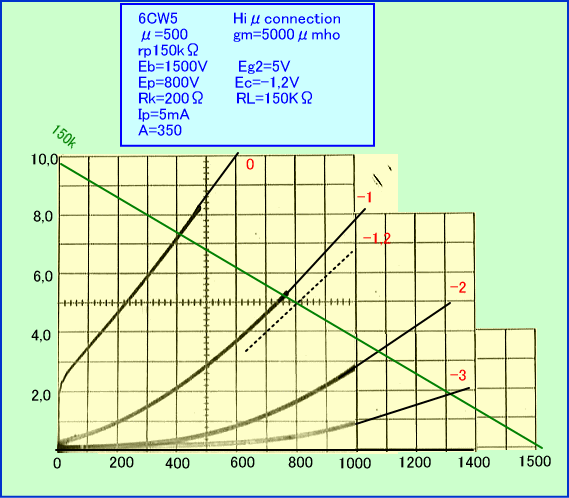

ドライバーは６HV５が理想的なところを、あえて６CW５のハイμ接続を候補とします。この動作ではドライブ能力はギリギリのスペックを持っていて、パラレル動作も興味あります。
ソケットはキー付きのUXで問題なく、プレートとグリッドのリード線にはセラミックスペーサーの被覆が似合いそうです。プレートへは８０W程度入力するでしょうから、軽く送風もしたいところです。
全体の構成は今までの経験から、高圧電源のみ別シャーシという方法が、重量配分などを考えると一番扱いやすいと分かってきました。
モノブロックでは、電源トランスに同じものが２個必要となる反面、掘り出し物ではなかなかそうもいきません。かといって規格品ではメーカーっぽくなって面白みに欠けます.。
電源とアンプ本体の接続については、少し心配だったUS８ピンのコネクターつまりGTタイプでも、十分な耐圧を持っていると分かりましたので、個人用ということもあり、便利に活用しています。
コネクターは３０００V位の取扱いでも、電圧レベルによってUXとUSに分け、ソケット自体をシャーシではなくベーク板のベース上に設けるなどすれば、全く問題ないでしょう。
追記
２次電子の放出とは、この場合２次電子の中の反射電子を指すものと思いますが、反射電子の検出には通常１０キロボルト以上が用いられてるようで、ダイナトロン現象が起きる１００V〜３００ｖ程度では、起きにくい可能性があります。
つづく
.
