ガラス管の大きさの割に、プレート損失は３０Wとなっていて、ヒーター電力も１２,６Vｘ０,６３A＝７,８Wと、６CA７などより小さな値となっています。
しかしこの球でUボートやパンサー戦車が暗号エニグマによる通信を行ったことを考えると、ミリタリー系マニアでなくとも興味を感じます。また別名はRS２８７です

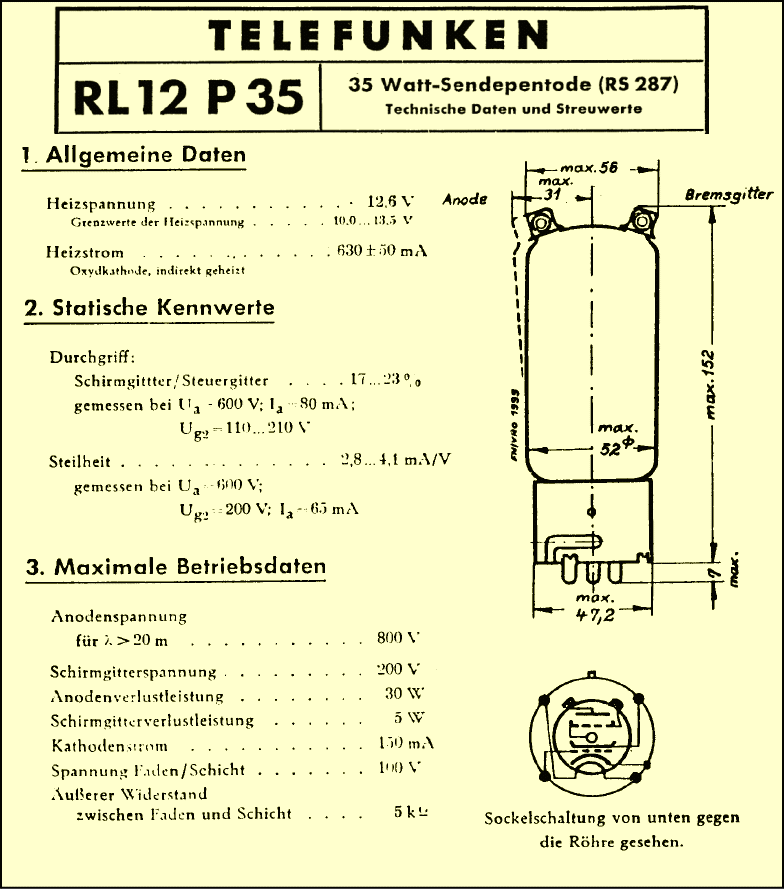

規格表を一見して「やっぱりな。」と思う点は、第２グリッドの最大電圧の低さで、２００Vというのは２E２４並みとなり、とても３極管接続どころではありません。
これは５極送信管の表示上の宿命でして、送信管であるが故に、第１グリッドがかなりのプラス側まで振らされる動作のため、このように低い最大動作電圧が、第２グリッドに設定されているのです。
例えば下に掲載した６１４６の規格表抜粋からも、第１グリッドがプラスに振られるほど、第２グリッドの設定電圧が下がっているのがわかると思います。
しかし話がオーディオ用３極管接続となると、実状が全く変わってきます。つまりHVTC（高圧３極管接続）の出番となるわけです。
HVTCも提唱からすでに１０年以上が経ちますが、なにしろ真空管における１００年の歴史を基本から覆すような考え方なので、まだまだ普及には時間がかかることでしょう。

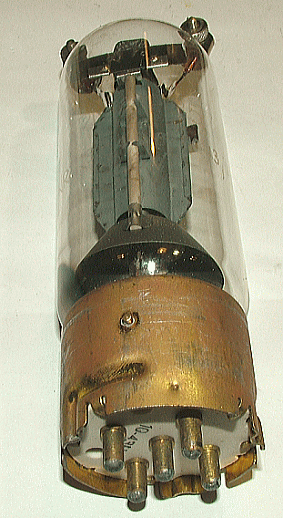

それにしてもRL１２P３５という球は立派な風貌で、プレート損失３０Wがウソのようです。ちなみにこれらの球は、メーカーとしてはテレフンケンですが、ドイツではなくオランダの工場で作られていたようです
また中央の足は、ガラス管上部の端子と共通な第３グリッドのため、接続には問題ないとしても、カソードがハカマの金属部分となっているため、適合ソケットが入手しにくく、もしくは高価になっています。
下の写真はebayで購入した物です。比較的安い出物でも輸送費を入れると、単価４０００円を超えてしまいました。

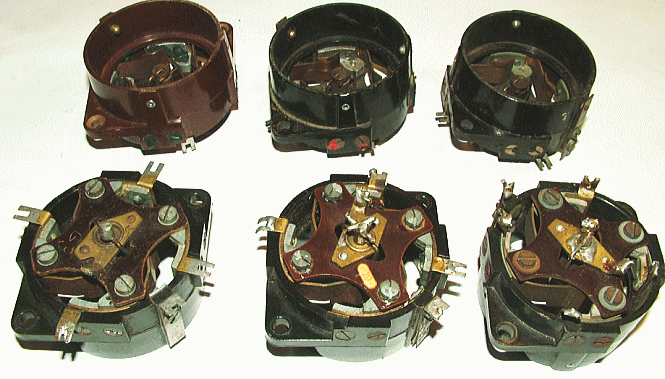

オリジナルソケット コンパクトだが構造が複雑で数が少なく高価
その為か、この球は我が国での人気も今一つ盛り上がりません。おそらく本国ドイツでも同じでしょう。そこでソケット問題をクリアすべく、汎用ソケットによる改造を行います。

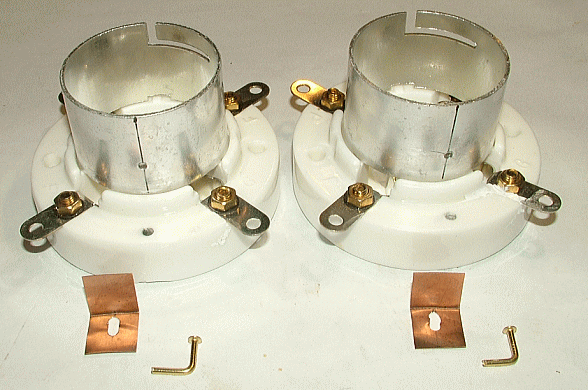

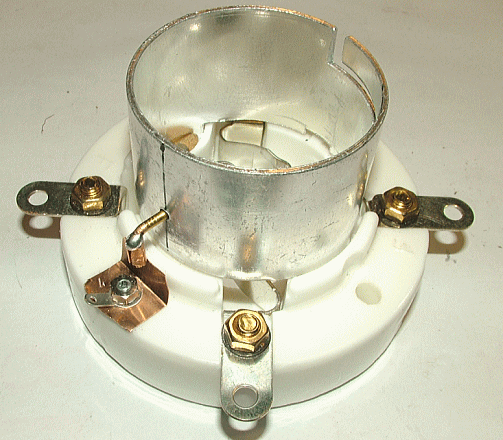

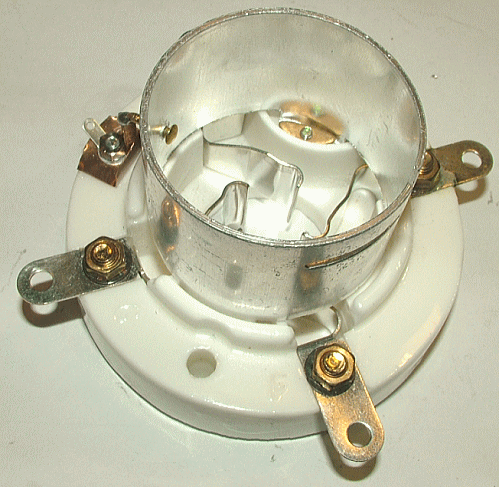

まず中央の足は頭の端子を使うことで考えから除外すると、残った足はUV-８４５などのラージUXが適合します。次にセラミック部分にM3用のネジ穴をあけ、ソケット上部のリング内側からハカマに設けられた溝に合うよう、真鍮釘とリン青銅でカソード端子を設けました。
こう書くと何やら簡単そうですが、実際にはこの部分の位置決めが、不器用な私にとって大変な作業なのです。
本当は３P５０用ソケットを作った時のように、中央の足にも端子を設けても良いのですが、せっかくのガラス管上部端子を有効に使うことにします。
というのも５極管の３極管接続では、第３グリッドもプレートにつないだ方が、相互コンダクタンスおよび内部抵抗の面で有利だという実験結果が出ているからです。

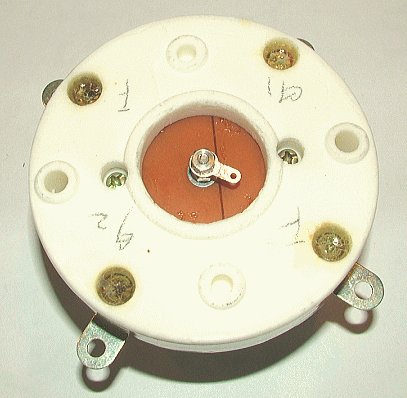

３P50用改造ソケットの例
同裏側
これでいよいよRL１２P３５におけるHVTC（高圧３極管接続）の計測準備が出来ました。どのような特性カーブが出てくるのか楽しみです。またプレート損失は、３５W程度はいけるだろうと勝手に睨んでます。
しかしここでまた、ずるい考えが浮かんでしまいました。
つづく
