今回は久々の純粋な３極管によるアンプとなり、ロシアのＧＭ−７０を使って製作オーダーに応じる事にしました。最大のメリットは８４５や２１１に比べて、定格が大きいにもかかわらず１本４０００円程度と価格が非常に安い点です。

その理由はこの球がロシア製で、デビューが比較的新しいため、ソケット入手の問題も含めフルスペックでシングルアンプを製作した前例が少ないからでしょう。

１０数Ｗ程度のアンプを作るのに、60Wのヒーター電力を含め、これほどの定格はいかにも大げさ過ぎると言えるます。





そしてロシア球の面白さは、値段の安さもさることながら、フィラメント電圧の変則的設定にあり、このGM70もGK７１同様なじみの薄い２０V管で３Aです。

交流点火ではフィラメントから２０Vの信号を入力しているのと同じなので、当然直流点火が大前提となりますが、どうせ直流点火を行うなら、８４５などの１０Vなどよりも２０Vで設定された方が、リップルフィルターを構成しやすく経済的です。

ケミコンの値段は耐電圧１０Vでも２０Vでもほとんど同じですが、仮にこの球が１０Vだったら電流は６Aとなり、対応する抵抗もしくはチョークで、思わぬ出費とスペースが必要になってしまいます。

このようにマニアにやさしいロシア球GM70に安価なソケットが出てきたので、完成まで生きていられるかどうかわかりませんが、さっそく製作の準備に取り掛かりました。

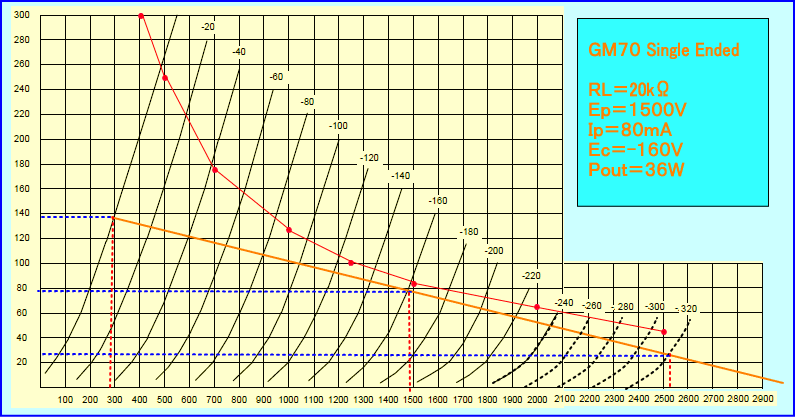

この球はオーディオ管だけに、ちゃんと特性カーブが用意されています。ただしプレート電圧が２０００Ｖでましか出てないので、これに少々手を加えて設計したのが下の図です。





この動作はプレート電圧をはじめ、ほとんど定格ギリギリですが、だからといって性能を犠牲にしている訳ではありません。むしろ歪はもっとも少ないでしょう。唯一気になるのが２０KΩという負荷抵抗の高さです。

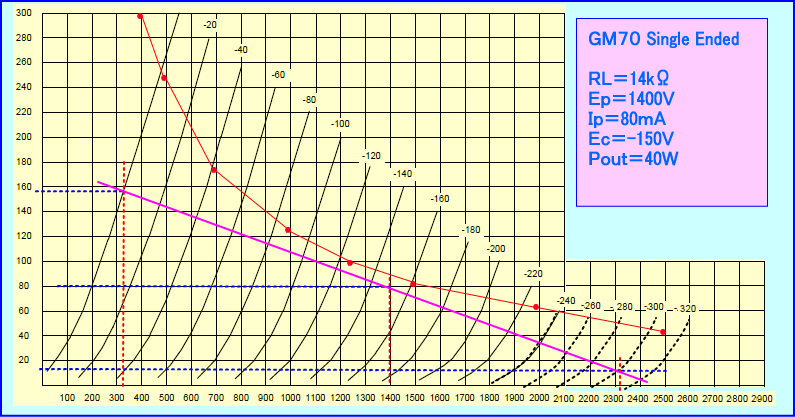

実際は１０KΩのOPTを使うことになりますが、インダクタンスの不足が問題です。ちなみに１４KΩのプランは下の図のようになります。

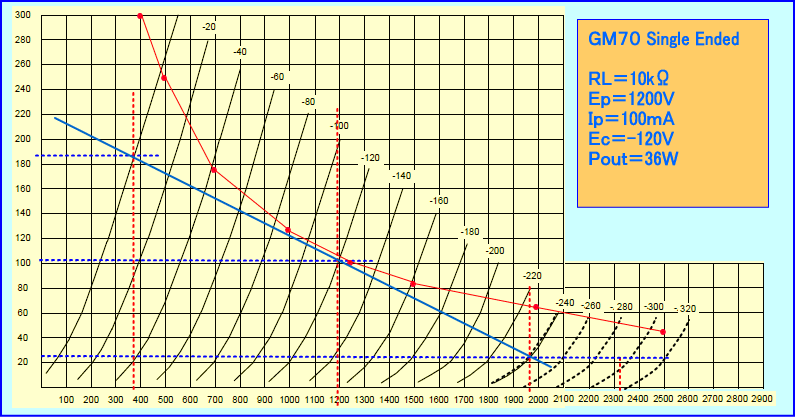

これも悪くありませんが１４KΩの大型OPTがありません。そこでさらに電圧を下げてみたプランが下の図になります。





これなら手元にあるPTの定格と相性が良く、ドライブ電圧も程よい大きさです。

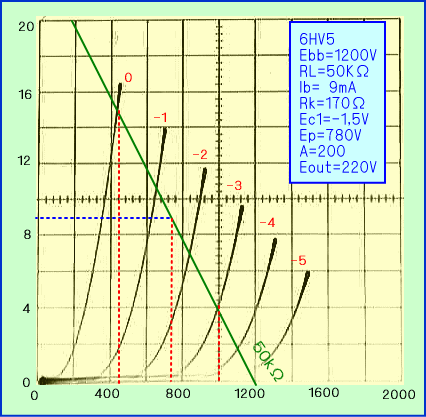

ただしB電圧が高いので、ドライバーに６AU６を使うのはムリと判断し、ちょうど１２００V以上で作動する６HV５を採用することにします。


　　　　　　　



今まで扱った経験から言うと、この6HV5はヒーター電流が１,５A、つまり１２AX7などの１０倍もあるため、カソードの熱容量が大きく、交流点火でもヒーターハムが出にくいようです。

さらにこの球の特徴であるビームプレートは、交流的にアースするため、シールド効果をもたらしてくれているようで、球のそばに手をかざしても、MT管のように誘導ハムを拾う事がほとんど無く、初段管にぴったりです。

増幅度も２００倍あり、２５０Vまでドライブできます。


次はお決まりの回路図です







、
